顯微鏡的構造

　　(一)光學部分

　　物鏡該鏡頭下端接近被檢物體，為顯微鏡上的主要光學裝置。由多塊透鏡組成。一般顯微鏡具有3個-4個物鏡，分成干燥系和油鏡兩組，干燥系又按放大倍數分為低倍鏡和高倍鏡。各物鏡放大率由其外形辨認，鏡頭長度越大，鏡片口徑越小，放大倍數愈大；反之，放大倍數小。

1、油鏡頭的下緣，一般刻有一圈黑線。此外，各物鏡上都刻有放大倍數、孔徑數等標志

2.目鏡目鏡重要的光學部分之一，和鏡檢者的眼睛接近。目鏡由兩塊透鏡組成，其上刻有倍數。為便于指出物象，常在鏡中裝黑色細絲一條，作為指針。

3.聚光器聚光器位于載物臺下方的次臺上，由數個透鏡組成。能上下移動，調節并集聚由光源提供的光線，使集中于載物玻片上。

4.光源光源提供觀察所需光線，裝在顯微鏡的最下方。(二)機械部分

1.鏡臂鏡臂在鏡筒后面，便于顯微鏡搬移，并作為將鏡筒傾斜時的握持部。

2.底座顯微鏡的底座用以支持全鏡，呈馬蹄形。

3.載物臺在物鏡下方，呈方形或圓形，用以載放被檢物體。中央有孔，可以透光。臺上裝有一彈簧夾，鏡檢時可以固定標本片。有的載物臺上裝有載物臺調解旋鈕，捻轉旋鈕，能使標本前后左右移動。

4.光圈在聚光器下方，可以任意開閉，用以調節射入集光線的多寡。

5.電源和亮度調節旋鈕用于開啟光源和調節光源的亮度。6.粗準焦螺旋和細準焦螺旋粗準焦螺旋可使載物臺較大距離地升降。細準焦螺旋可以地調節距離。

　　二、顯微鏡的使用方法

　　（一)對光(1)鏡檢時身體要正對實驗臺，采取端正的姿態，調整兩個目鏡之間的距離與觀測者瞳距相符，兩眼自然睜開，同時左手調節焦距，使物像清晰并移動標本視野，右手記錄、繪圖。將低倍物鏡轉至鏡筒下方與鏡筒成一直線。鏡檢時載物臺不可傾斜，因為當載物臺傾斜時，液體或油易流出，既損壞了標本，又污染載物臺，也影響檢查結果。

　　(2)利用自然光源鏡檢時，更好用朝北的光源，不宜采用直射陽光；利用人工光源時，用日光燈的光源。轉動底部光源或撥動反光鏡，調節視野亮度。反光鏡有平、凹兩面，光源強時用平面，較暗時用凹面，需要強光時，將聚光器提高，光圈放大；需要弱光時，將聚光器降低，或光圈適當縮小。

　　(3)將待觀察的標本置載物臺上，載物臺上有固定的裝置固定標本(見圖3)。通過載物臺調節旋鈕將標本移至鏡筒下方。轉動粗準焦螺旋使鏡筒下降至物鏡鏡接近標本。于轉動粗準焦螺旋的同時，需俯身在鏡旁仔細觀察物鏡與標本之間的距離。

　　(4)調節目鏡之間距離，雙眼分別于左、右目鏡中觀察，待雙眼視野重合，同時左手轉動粗準焦螺旋，使鏡筒徐徐上升以調節焦距，使視野內的物像看到時即停，再調細準焦螺旋，至標本清晰為止。(二)物鏡的使用顯微鏡一般具有三個物鏡，即低倍、高倍及油鏡，固定于物鏡轉換盤孔中。觀察標本時，使用低倍物鏡，此時，視野較大，標本較易查出，但放大倍數較小(一般放大100倍),較小的物體不易觀察其結構。高倍物鏡放大的倍數較大(一般放大400倍),能觀察微小的物體或結構。油鏡放大倍數可達1000倍，用來觀察細菌。(三)低倍、高倍、油鏡頭的識別(1)標明放大倍數10×、40×、100 x，或10/0.25、40/0.65、100/1.30。(2)低倍鏡最短，高倍鏡較長，油鏡最長。

　　(3)鏡頭前面的鏡孔低倍鏡更大，高倍鏡較大，油鏡最小。(4)油鏡頭上常刻有黑色環圈，或“Oil"或“油”字(四)低倍鏡換高倍鏡的使用方法(1)光線對好后，捻轉載物臺調節旋鈕尋找需要觀察的標本。

　　(2)如標本的體積較小，不能清楚查看其構造因而不能確認時，則將標本移至視野中央，再旋轉高倍物鏡于鏡筒下方。

　　(3)旋轉細準焦螺旋至物象清晰為止。

　　(4)調節聚光器及光圈，使視野內的物象達到最清晰的程度。

　　(五)油鏡的使用方法(1)將光線調至最強程度(聚光器提高，光圈全部開放，亮度調節旋鈕或光源放至更大）。(2)將標本固定在載物臺上，先把低倍鏡調至視野最亮，并找到標本視野的適當位置，然后才能換用油鏡。

　　(3)轉動粗準焦螺旋使鏡筒上升，滴香柏油1小滴(不要過多，不要涂開)于物鏡正下方標本上。

    (4)轉動物鏡轉換盤，使油鏡頭于鏡筒下方。

　　(5)俯身鏡旁側面，在肉眼的觀察下，轉動粗準焦螺旋使油鏡頭徐徐下降浸入香柏油內，輕輕接觸玻片為止。但勿使兩者相碰，防止損傷鏡頭或玻片。

(6)慢慢轉動粗準焦螺旋，使油鏡頭徐徐上升至見到標本的物象為止。

(7)轉動細準焦螺旋，使視野物象達到最清晰的程度。

(8)左手徐徐移動載物臺調節旋鈕，并轉動細準焦螺旋以觀察標本。

(9)標本觀察完畢后，轉動粗準焦螺旋將鏡筒升起，取下標本玻片。立即用擦鏡紙將鏡頭上的香柏油擦凈，再用干凈的擦鏡紙蘸少許二甲苯擦拭鏡頭，最后用干凈的擦鏡紙將鏡頭上的二甲苯擦去。注意在擦鏡紙擦拭時，要求順著一個方向旋轉擦拭，不能兩個方向來回擦。

(六)觀察初學者應先用低倍鏡觀察，這是因為低倍鏡視野的實際范圍更大，易于發現目的物，將標本玻片放在載物臺上(注意標本朝上),并使標本位于物鏡的正下方，轉動粗準焦螺旋，同時從側面觀察，待物鏡下降到標本約0.5cm時，開始由目鏡觀察，同時用粗準焦螺旋升起鏡筒，直到出現物象后，改用細準焦螺旋，上下微微轉動，仔細調節焦距，直至最后獲得清晰的物象為止。

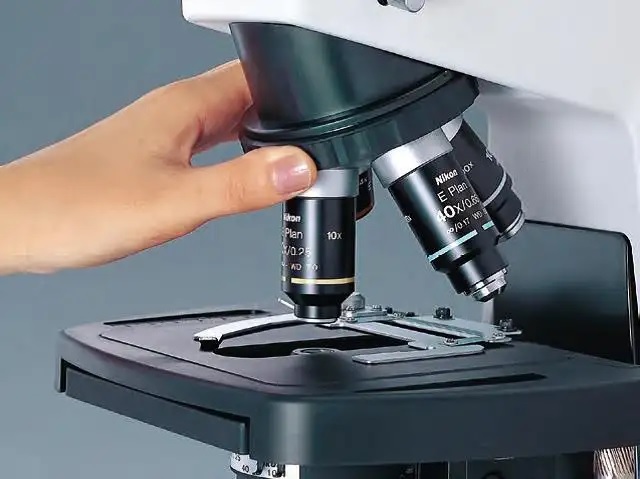

如此時視野里所觀察到的部位不理想時，可利用載物臺調節旋鈕將最適合的部位移動到視野中央。由低倍鏡轉換到高倍鏡時，一定要從側面注視，以防低倍鏡未對好焦距而造成鏡頭與玻片相撞，另外要用手指捏住轉換器下面的金屬盤使之旋轉，而不得用手指捏住物鏡來轉動，否則長期使用后，會使光軸歪斜。調節光圈和聚光鏡，使亮度適中，再仔細轉動細準焦螺旋，調節焦距，獲得清晰物象。

細菌或其他標本的細微結構，都需要用油鏡觀察，由于油鏡的工作距離很短(0.19mm左右),故使用時必須特別小心。

在低倍鏡找到要觀察的部位以后，將鏡筒升高，在標本上加一滴香柏油，轉換鏡頭，從側面注視，用粗準焦螺旋將鏡筒小心下降，使油鏡浸入油滴，直到幾乎與標本接觸為止(注意切勿壓在標本上，以免壓碎玻片，甚至損壞油鏡鏡頭)。

從目鏡觀察，先用粗準焦螺旋徐徐升起(只準上升鏡筒，不能向下調節),當視野中有模糊的標本物象時，改用細準焦螺旋調節，直到標本物象清晰為止，如轉動粗準焦螺旋已使鏡頭離開油鏡，應重新調節，直至調到看清物象為止。

(七)顯微鏡的保養

(1)移動顯微鏡時，右手緊握鏡臂，左手穩托鏡座，勿傾斜，輕輕取出。不要只用一只手提取，以防顯微鏡墜落。然后輕輕放在實驗臺上。注意在任何情況下都不要嘗試同時拿起兩臺顯微鏡。

(2)顯微鏡放到實驗臺上時，先放鏡座的一端，再將鏡座全部放穩，切不可使鏡座全面同時與臺面接觸，這樣會導致震動過大，透鏡和細準焦螺旋的裝置易損壞。

(3)顯微鏡須經常保持清潔，勿使油污和灰塵附著。如透鏡部分不潔時，用擦鏡紙輕擦，如有油污，將擦鏡紙蘸少許二甲苯拭去。尤其在使用油鏡后。

檢驗目鏡是否干凈的更好方法是在使用顯微鏡觀察時，用拇指和手指旋轉目鏡，通過鏡頭上的灰塵是否運動來判斷。如果通過清理目鏡上方起不到清除灰塵的效果，就應該清理目鏡的下方，并用特殊的空氣罐工具吹走多余的擦鏡紙棉絨。如圖4當目鏡被拿下清理的時候，應該用擦鏡紙遮蓋目鏡敞開的部分，用特殊的空氣噴射裝置吹去灰塵和多余的棉絨。

(4)強酸、強堿、酒精、乙醚等都能去漆或損壞機件，需注意不使接觸機件。

(5)顯微鏡不能在陽光下暴曬和使用。

(6)目鏡和物鏡不要隨便抽出和卸下。必須抽取接目鏡時，須將鏡筒上口用布遮蓋，避免灰塵落入鏡筒內。

(7)顯微鏡用完后，取下標本片，經聚光器降下，再將物鏡轉成“八”字形，轉動粗準焦螺旋使鏡筒下降，以免物鏡與聚光器相碰。然后放入鏡箱，或鏡外加蓋塑料防塵罩。(8)顯微鏡應放在干燥的地方，以防生霉。

(9)顯微鏡是貴重的精密儀器，使用時要加以愛惜，切勿隨意拆散玩弄。
